随着功率硬件在环（PHIL）技术在新能源发电（如风电变流器测试）、678体育app（机载电源仿真）、电动汽车（电机控制器验证）等领域的广泛应用，对功率放大器的性能要求日益严苛。传统线性功率放大器虽具有低谐波失真优势，但存在功率级别低、成本高（同功率等级价格是开关型的3-5倍）、功率密度受限等瓶颈，难以满足大功率PHIL测试需求。

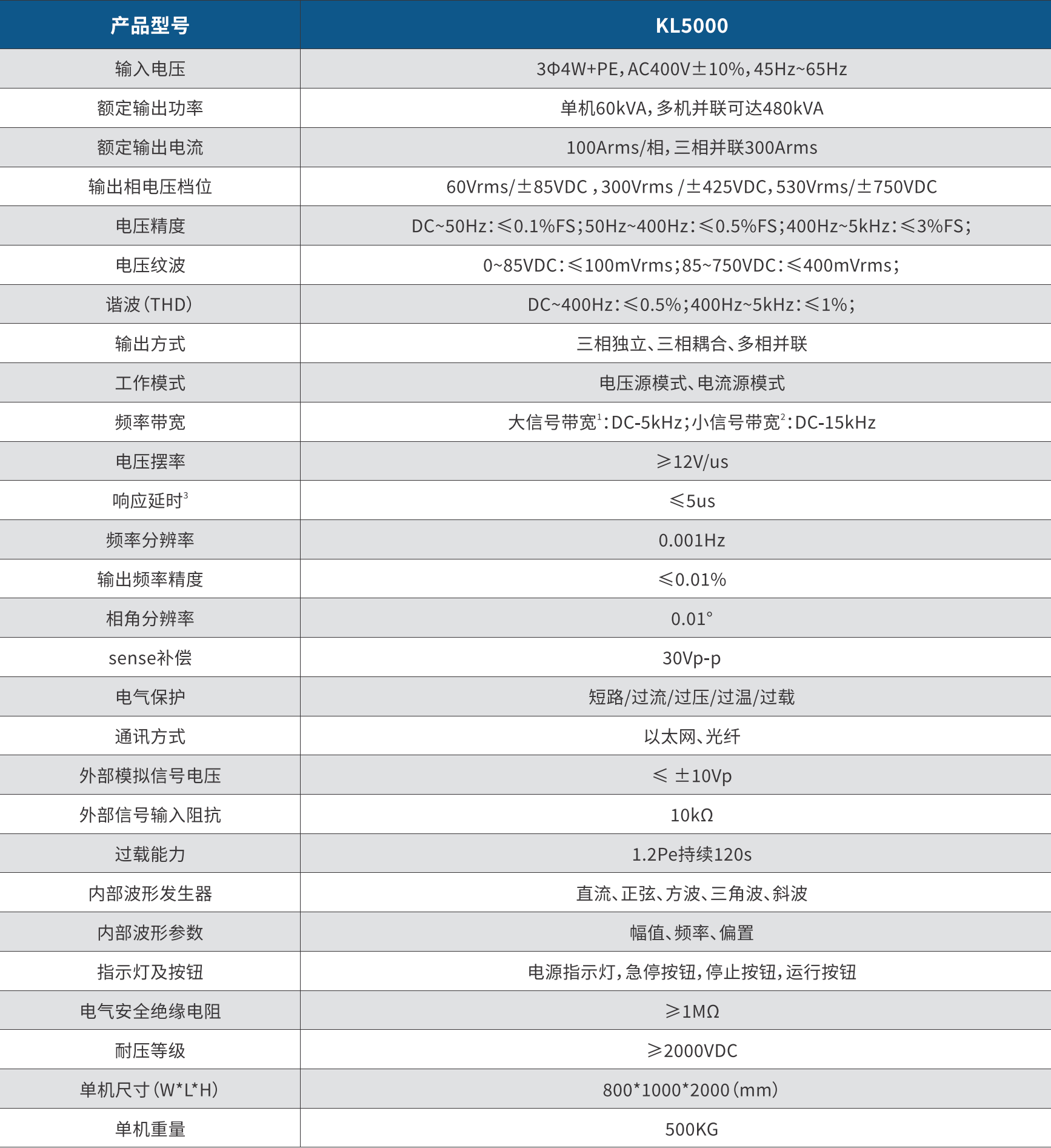

KL5000是科梁信息自研的一款四象限高精度开关型功率放大设备,具备高动态、宽带宽、低延迟、电压高、方便扩展等特性,可工作在电压源、电流源模式,适用于60KVA-480KVA的PHIL仿真测试和电源特性测试场景,为功率级半物理仿真测试提供理想的接口验证平台。

• 支持四象限运行，能量双向流动；

• 支持电压源模式和电流源模式；

• 支持三相独立输出、电气隔离；

• 灵活扩展，支持多相并联、多机并联；

• 具备短路/过流/过压/过热多级保护；

• 输出电压高，可达±750VDC；

• 电压摆率可达12V/us；

• 大信号带宽可达5kHz；

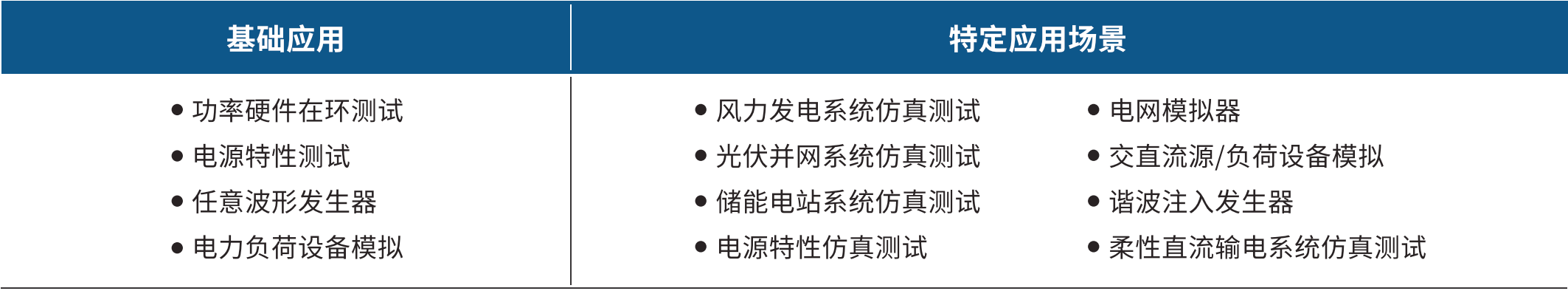

1.新能源PHIL测试

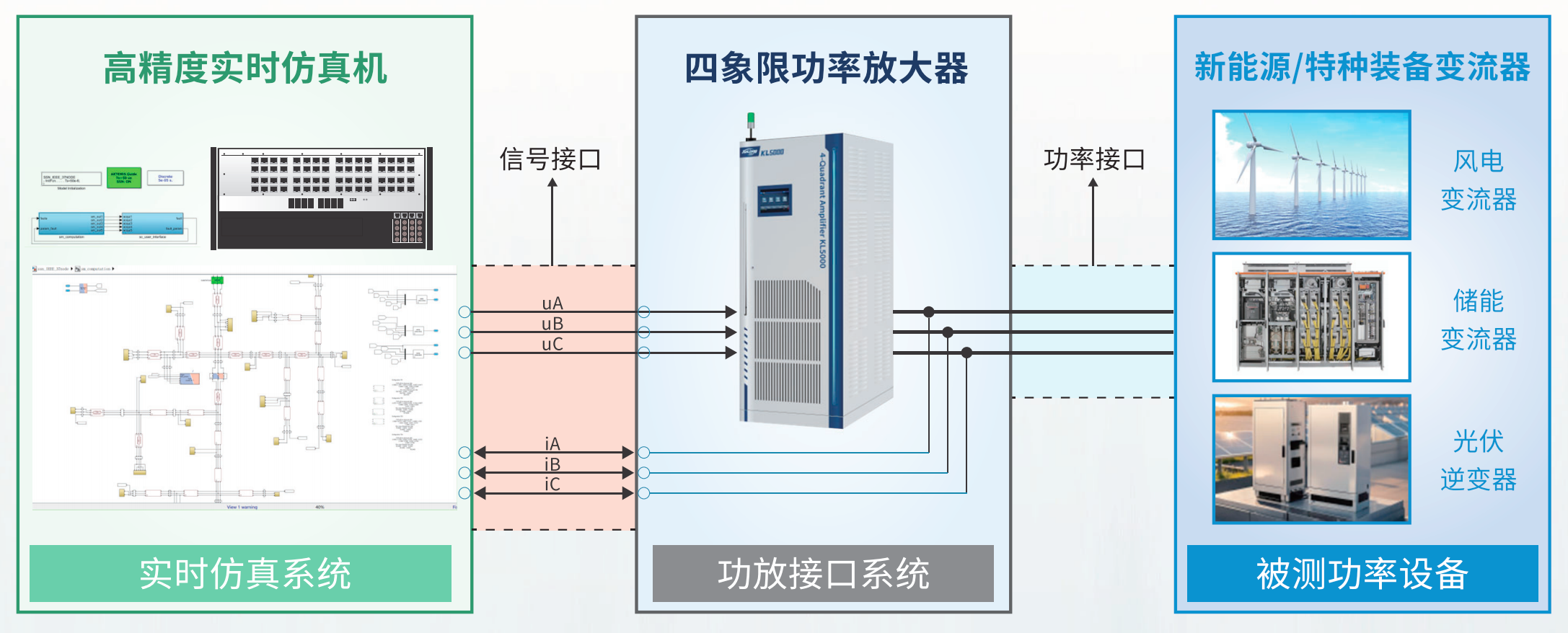

新能源电力系统模型运行在实时仿真机中，通过高精度四象限功率放大器与风电变流器/储能变流器/光伏逆变器等设备功率相连，实现对风电变流器/储能变流器/光伏逆变器等设备的并网动态特性以及并网运行状态的模拟测试，辅助风电变流器/储能变流器/光伏逆变器等设备控制算法的优化升级，加快设备研制效率。

2.电源特性测试

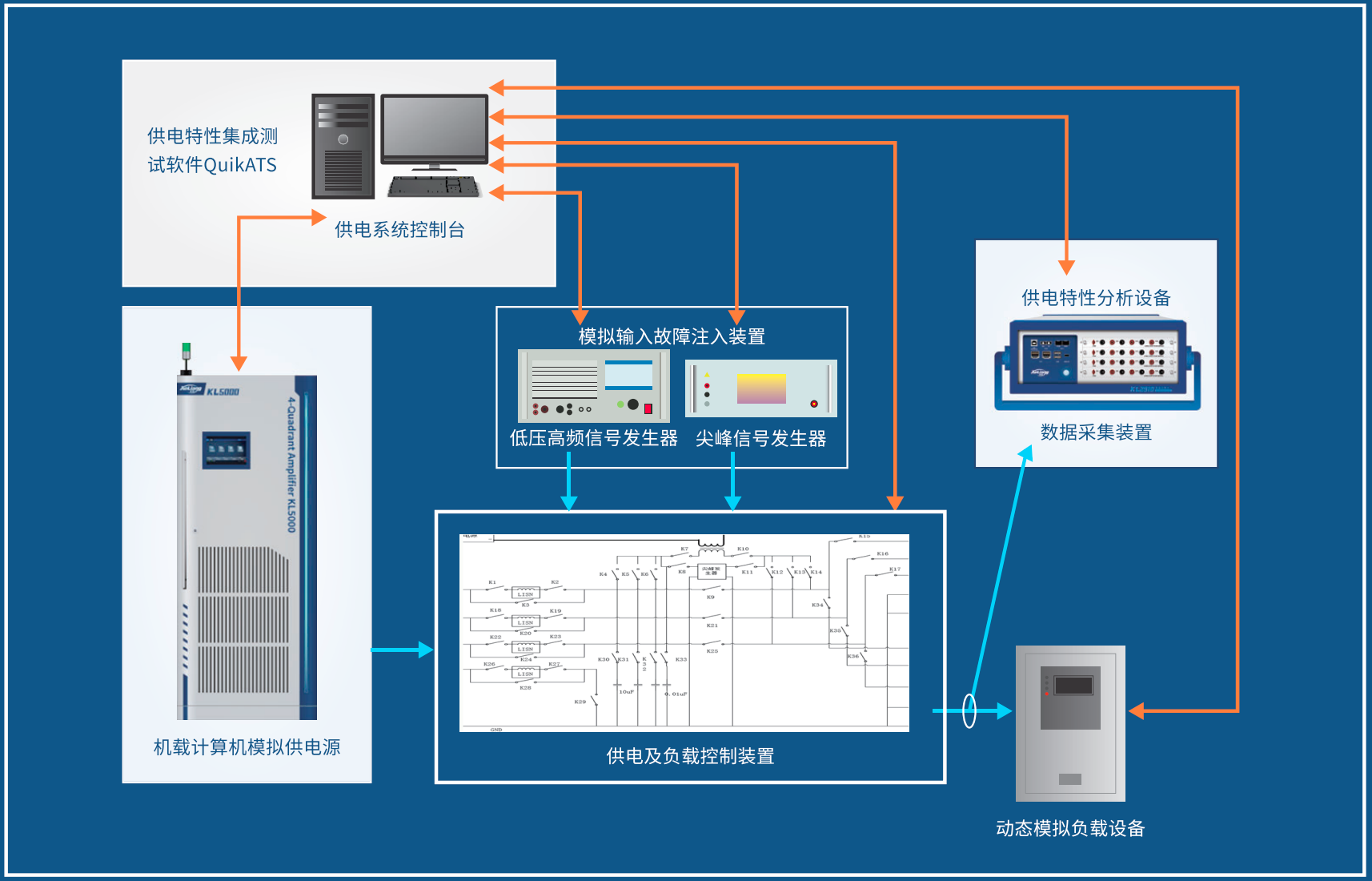

科梁提供一套机载计算机分区域供电验证环境，整个系统主要功能如下：

1）可以模拟不同供电类型的供电种类包括DC28V、DC270V和AC115V恒频、AC115V变频以及AC230V恒频、AC230V变频等各种供电状态。

2）通过供电特性集成测试软件QuikATS控制机载计算机模拟供电源，能模拟在各种供电状态下可能出现的正常工作、供电转换、供电故障等异常工作状态。

3）供电特性集成测试软件QuikATS能够覆盖HB20326-2016和RTCA-DO160G等标准对飞机电源特性测试的要求。

4）供电特性集成测试软件QuikATS可以通过测试界面实现不同波形的自主编程。单步、连续或者重复输出指定波形。
